抗震支吊架的應用分析

    　　1.抗震支吊架的應用范圍分析

    　　在現代化工程施工建設中，抗震支吊架施工中主要應用在直徑大于65mm的管道系統、所有防排煙管道系統、直徑大于0.7mm的圓形管道系統以及重量在15kg/m以上的電線橋架之中。

    　　2.分類以及布置原則

    　　抗震支吊架可在地震中給予機電各系統充分的保護作用，可用于抵抗來自水平以及垂直方向的地震力破壞。根據所保護的機電系統不同，抗震支吊架的施工和設計方法也不盡相同，在目前的應用中主要可以分為管道抗震系統、風管抗震系統、電氣抗震系統三個方面。

    　?。?）管道抗震系統布置

    　　管道抗震系統在布置的過程中需要從加固側向著間距方向發展，溝槽管道在連接中需要從溝槽連接、焊接、釬焊通管道等方面進行分析，且在應用中不得超過12米。

    　　在管道抗震加固縱向連接方面，需要從溝槽管道的連接、焊接方面進行分析，且在連接中最大的間距不能夠超過12米。

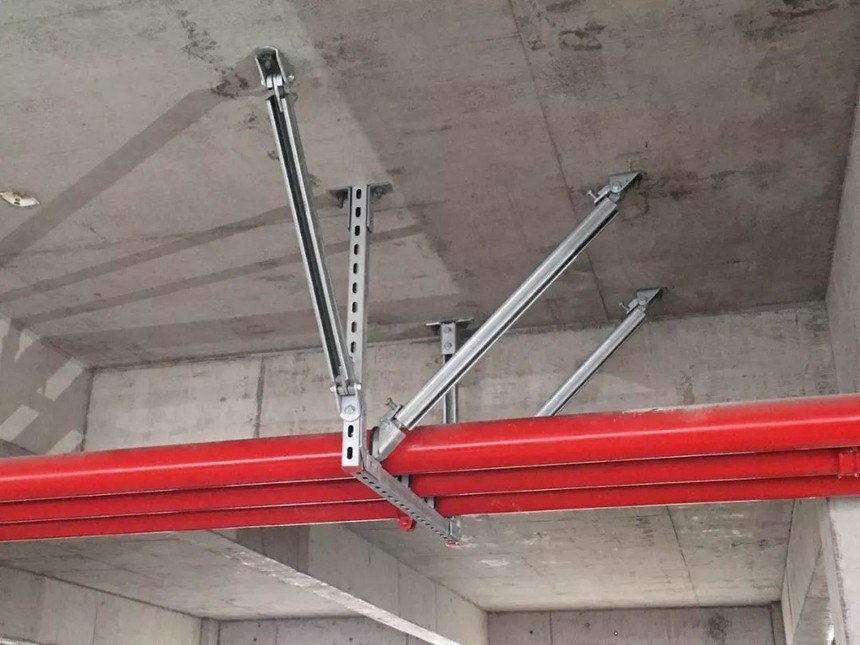

    　　（2）風管抗震系統的布置原則

    　　抗震支吊架管道在應用中最大的間距為9米，且在應用中與普通的管道相比較存在著良好的應對力，且間距布置也與其他材質的管道不通，應當設置在18米左右。玻璃纖維、塑料和其他非剛性材質風管的側向抗震吊架，最大間距為4.5m，縱向最大間距為9m。

    　?。?）電氣抗震系統的布置原則

    　　a.剛性電氣線管、線槽及橋架側向抗震最大間距不得超過12m，縱向抗震最大間距不得超過24m。

    　　b.非剛性材質電氣線管、線槽及橋架橫向抗震最大間距不得超過6m，縱向最大間距不得超過12m。

    　　3.抗震計算原則

    　　抗震支吊架系統的安裝形式及布置原則都是依據嚴格的力學計算結果確定的。地震力的計算必須滿足規范要求。
