隨著抗震支架的廣泛應用，很多建筑人都想了解抗震支架產品，今天小編收集整理了關于抗震支架的十個主要問題及解答。

    一、抗震支架是什么？

    定義：與建筑結構體牢固鏈接，以地震力為主要荷載的抗震職稱設施。由錨固體、加固吊桿、抗震了解構件及抗震斜撐組成。

    二、抗震支架規范是強制規定嗎？

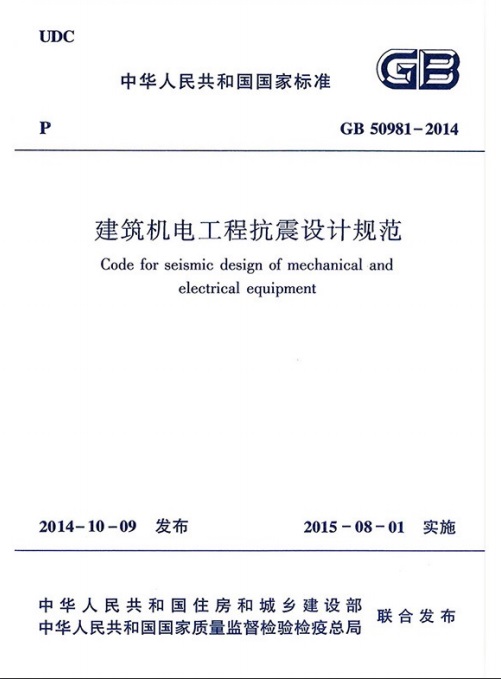

    抗震支架規范要求是國家強制規定。2015年住房城鄉建設部發布國家標準《建筑機電工程抗震設計規范》 公告批準《建筑機電工程抗震設計規范》為國家標準，編號為GB 50981-2014，自2015年8月1日起實施。

    三、哪些系統要做抗震支架？

    根據GB 50981-2014 建筑機電工程抗震設計規范相關標準規定：

    1、生活給水系統、消防管道系統,空調采暖系統：

    管徑≥DN65以上的金屬管道，應進行抗震支吊架設計。

    2、風管類系統：

    防排煙風道、事故通風風道及相關設備應采用抗震支吊架，防排煙、事故通風管道無論大小全部設計抗震支架。（強條）

    空調通風風道：矩形風管截面積≥0.38平方米或圓形風管直徑≥700應進行抗震支吊架設計。

    3、電氣系統:

    內徑不小于60mm的電氣配管應進行抗震支架設計

    重力不小于150n/m（15KG/M）的橋架、母線槽等應進行抗震支架設計。

    4、燃?xì)庀到y(tǒng)：

    內徑大于或等于25MM的燃?xì)夤艿缿?yīng)進行抗震設計。

    （如與規范有沖突，以規范為準）

    四、抗震支架本身材質有哪些？有什么優劣？

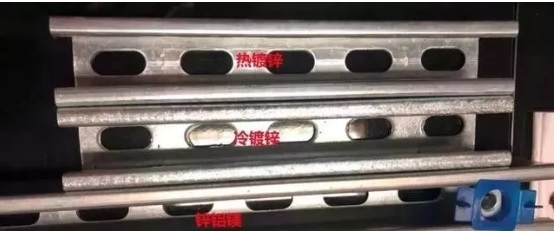

    市場上一般采用的是Q235B，有冷鍍鋅（電鍍）和熱浸鍍鋅，冷鍍鋅鍍鋅層厚度比較薄，熱鍍鋅鍍鋅層厚度比較厚點，目前支架較多采用的是熱浸鍍鋅（鍍鋅層厚度一般在70~80μm），配件配件采用電鍍（鍍鋅層一般在幾個μm）。還有些廠家支架采用其它材料的，如我們考察了一個廠家推薦使用鋅鋁鎂型材，據說此材料防腐性能較好，但價格也貴一些。

    五、抗震支架的安裝方式？

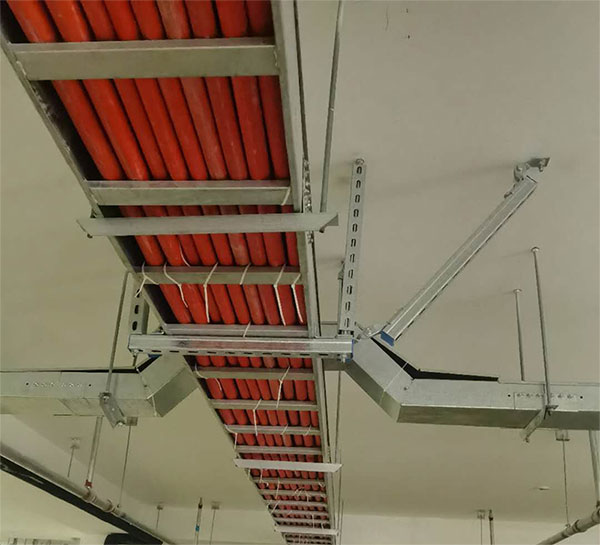

    抗震支吊架系統由C型成品槽鋼、專用抗震連接件、管卡、裂縫混凝土用后擴底錨栓組成，抗震連接件與槽鋼通過機械連接可以隨意調節抗震支吊架的尺寸、高度?？拐鹬У跫墁F(xiàn)場應做到不焊接，并由錨栓與原有混凝土結構可靠連接，鋼結構采用預制孔螺栓或者梁夾抓扣式固定。

    注：后擴底錨栓是采用的抓力，據說更可靠。

    以下提供幾張典型的抗震支架安裝示意：

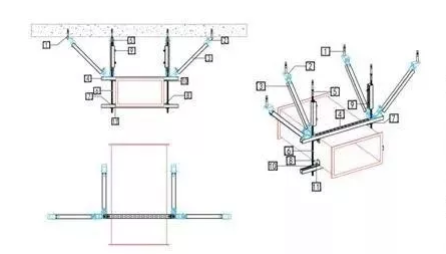

    1、風管雙線支撐

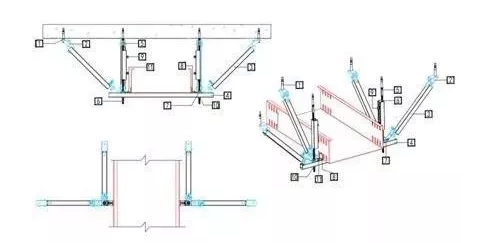

    2、橋架雙向支撐

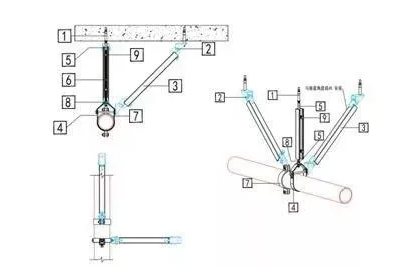

    3、水管多管雙向支撐

    六、抗震支架是否會影響凈高？項目如何同現場深化配合及優化？

    看上面的安裝示意圖大家第一感覺在綜合管線處肯定會影響到管線排布的高度，如果現場施工單位各做各的，后期凈高將無法控制，所以必須要進行前期的抗震支架深化和優化，特別是對于綜合管線處，應該采用綜合抗震支架。

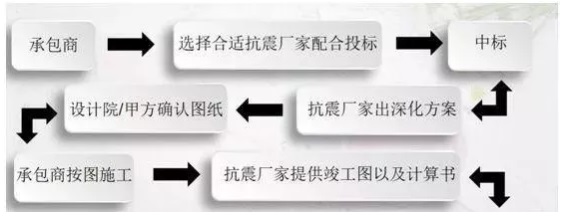

    現場如何配合，抗震支架深化什么時候進場？目前很多標段放在了機電總包內，或者專業分包的標段內，需要機電總包進場統一排布綜合管線，并考慮抗震支架的深化，以下是某廠家提供的配合流程。

    注：對于抗震支架目前設計院基本上是不做設計，設計說明丟一句話，由廠家深化。

    鑒于大家對抗震支架設計思路還不了解，特別沒有嚴格審核標準的情況下，對于甲方、顧問、設計院僅憑借計算書還不能專業判斷深化設計是否合理。如為了中標，會減少抗震支架數量；而中標后深化又種種原因需要增加支架等如何控制？個人認為可以探討參考智能化設計的一種模式，抗震支架分設計標和供應標段，在施工圖設計階段抗震支架設計就介入，和施工圖進行配合優化管線，還可以更好在前期主動控制凈高。

    七、如何檢查設計計算的正確性？如何查處計算的貓膩？

    上面提到目前抗震支架一般由廠家深化，可能深化中存在貓膩，對其有利，或多設計或少設計，對于不是很專業的你，那如何判斷其基本的合理性呢？

    一般我們?cè)谡袠?biāo)的時候需要抗震支架廠家有自己版權的專業抗震支架計算軟件，軟件需要通過第三方權威機構認證，保證計算的合理性，正確性，抗震支架配件的荷載值均要求有第三方檢測報告等。

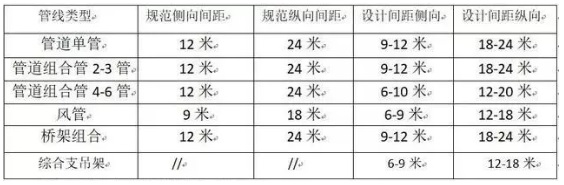

    提供一份供現場復核安裝情況時參考使用。

    八、廠家深化的深度做到多少？配合是否收費？

    一般投標前，提供項目報價及初步的設計方案；中標后，提供詳細的施工圖方案；包含抗震支架位置圖，抗震支架節點詳圖，抗震支架材料清單，抗震支架計算書，現場安裝指導。

    正常情況下，中標單位是不收費的，但是羊毛出在羊身上，報價應該是綜合考慮過的。

    九、如何區分市場上魚龍混雜的產品？

    由于抗震支架要求執行時間較短，目前各開發商和顧問公司還沒有很明確的品牌庫，前期主要是使用規范編制單位的一些品牌，這也導致之前這些國產品牌價格奇高的原因。

    市場很多廠家看到商機，紛紛加入抗震支架生產和供應上來，如何辨識市場上魚龍混雜的產品？

    可以參考顧問品牌入庫的基本思路。

    第一步：產品交流。提供專屬計算軟件，檢測報告、第三方認證資料及合適的項目案例等，對品牌基本情況進行了解核實。

    第二步：工廠考察。了解生產工藝，工廠管理及年產量，確保產品質量和供貨能力。

    第三步：項目考察。對已實施的項目進行現場考察，考察現場安裝質量和現場反饋。

    注：對多家不同品牌進行橫向?qū)Ρ?，也可以拿一家認可品牌作為衡量標準，進行確認。

    十、各地對抗震支架驗收是哪個部門？驗收方式是什么？哪些系統要做？

    目前驗收部門為質檢站。

    驗收方式：是按照設計圖與現場實際安裝情況進行比對。個別項目會有要求做破壞性測試。目前大部分項目實際做的系統：防排煙事故通風、給水、消火栓、噴淋、電氣系統。（燃?xì)庖话阌扇細夤咀觯?/p>

    其中防排煙事故通風是黑體字，之前有項目?jī)H做這個部分，但是也有反饋后期驗收現場又補加其它系統的，具體須以當?shù)匾鬄闇?zhǔn)。

    以上就是關于抗震支架（抗震支吊架）的十大主要問題及解答，歡迎大家補充。讓我們?yōu)槊恳粋€(gè)建筑項目的抗震安全加油努力。
