成品支吊架技術特點

根據BIM模型確認的機電管線排布，通過數據庫快速導出支吊架型式，從供應商的產品手冊中選擇相應的成品支吊架組件，或經過強度計算，根據結果進行支吊架型材選型，設計，工廠制作裝配式組合支吊架，在施工現場僅需簡單機械化拼裝即可成型，減少現場測量、制作工序，降低材料損耗率和安全隱患，實現施工現場綠色、節能。

成品支吊架施工階段的優勢及效果

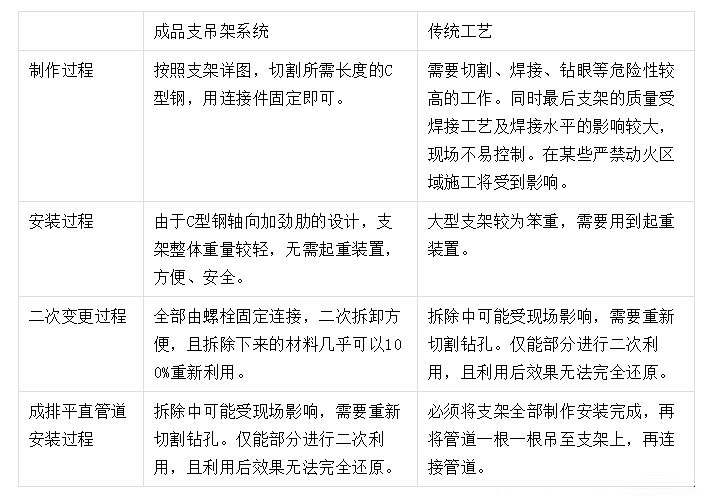

成品支吊架由于其特點，對比傳統支架在施工中可取得明顯的優勢，詳細對比見下表：

成品支架施工階段的優勢

系統施工工藝

1.鋼材的除銹與防腐：成品已做好鍍鋅處理，現場根據需求適當切割，切割完成后須于切斷面噴上防銹漆。

2.綜合支吊架的校正：每個區域的綜合支吊架安裝完成后，采用水準儀和經緯儀對綜合支吊架的吊桿和吊梁進行調正、調平。

3.施工程序操作要點：本工法施工程序要點主要是根據現場實際情況尺寸確定綜合支吊架的制作，以滿足各工種的安裝需要。

流程及注意事項

確定好支吊架制作安裝尺寸后開始下料制作安裝，在確定現場支吊架尺寸時主要確保準確性，支吊架連接牢固，下料精確，防腐處理完好，才可以進行安裝工作。充分考慮各個施工安裝工種的準確性。

成品支吊架應用范圍

適用于工業與民用建筑工程中多種管線在狹小空間場所布置的支吊架安裝，特別適用于建筑工程的走道、地下室及走廊等管線集中的部位、綜合管廊建設的管道、電氣橋架管線、風管等支吊架的安裝。

《建筑機電抗震設計規范》GB50981 的實施后，建筑工程采用成品的抗震支吊架系統早已成為必選。

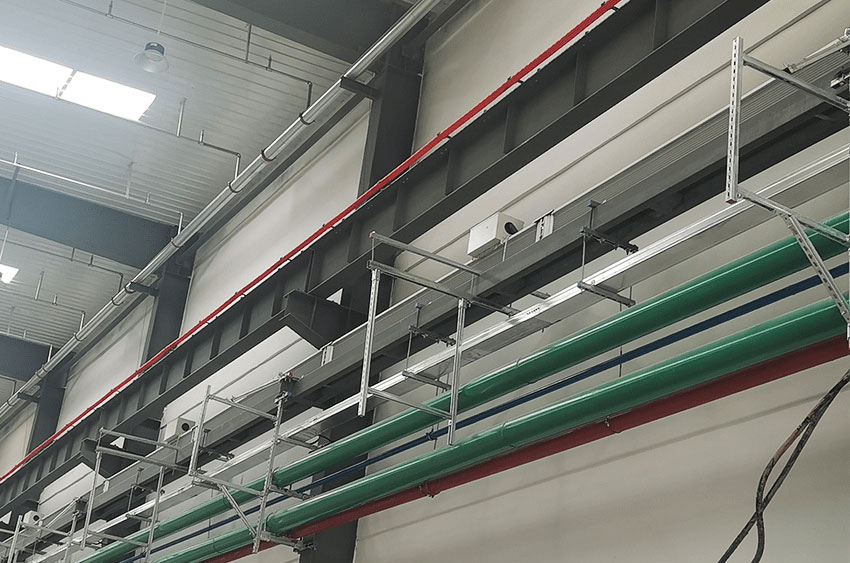

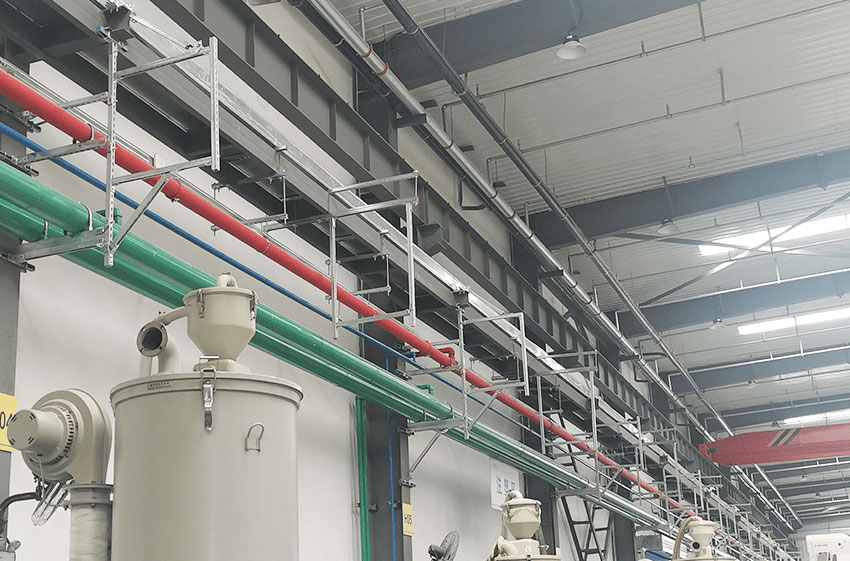

成品支架現場施工效果如下圖：

支吊架種類繁多，抗震支吊架、成品支吊架都是如今比較常用于建筑的產品。不同種類的支吊架有不同的優勢，事實上，成品支吊架如今的應用更加普遍，但也面臨著這樣那樣的行業難題?？煽偨Y(jié)為以下三個方面。
