支吊架是機電安裝工程中綜合管道和橋架系統的重要支撐構件，在綜合管道安裝及橋架安裝中應用比較多，對吊架作用進行分析，可大致作以下三方面的概括：對管道和橋架等的自重進行承受，同時，控制管道與橋架等的自重應力于允許的范圍之內；提升管架等的剛度，對撓度與振動過大現象的發生加以規避；對管道和橋架系統熱位移的大小及方向進行控制，確保管道、橋架同與之相互連接的各類設備運行的安全性。

    以往所用傳統支吊架都是對角鋼、槽鋼等材料加以運用通過現場焊接的方式加工制得，不僅外觀粗糙，承受力亦不理想，此外，還會造成對空間與時間等資源的占用。近年來，科學技術呈現出突飛猛進的發展之勢，對成品支吊架的產生形成強有力的推動，在很大程度上實現了對安裝工期的縮短，基于自身具有的快捷、美觀以及受力有保證等諸多優點，成品支吊架在一個很短的時間內便做到了對市場的占領，本文對其在機電安裝工程中的相應應用及應用優勢展開研究。

    1、機電安裝工程綜合深化與支吊架吊裝安裝形式

    1.1繪制管線綜合排布與橋架二次平面圖紙全面與準確分析設計的主要目的以及實際施工地點，進行與實際情況相符的施工圖紙的設計，確保圖紙?jiān)O(shè)計科學性與合理性，以此為基礎，核對設計圖紙及綜合管線排布圖，以管線排布順序及基本原則為依據，對管線路由以及安裝位置等作出合理的規劃。在深化的過程中，管線排布要將安裝操作及檢修空間提前預留出來，管道之間亦要進行保溫和管卡安裝空間的預留。在結束綜合圖紙排布作業以后，還要進行管井剖面圖的繪制，將管線用途、軌道、材質以及保溫厚度、支吊架生根部位等信息標注出來。最后，還要讓電纜橋架供貨商做好對施工現場的測量工作，進行電纜橋架二次平面布置圖的詳細制定，將各支吊架位置與方向確定下來，做好技術交底工作。

    1.2明確支吊架安裝距離、形式與數量以具體的設計與施工規范要求為依據，對成品支吊架的安裝間距以及位置做出詳細規劃。在明確支吊架安裝間距和位置的過程中，需要盡可能地選用同一標準模數，以模數倍數為參照作相應排列，這種方式能夠確保支吊架排布的美觀性與整齊性，橫豎成排與成線。舉例而言，選定支吊架間距模數為2m，對某一基準點加以明確，執行對各專業成品支吊架的布置任務。以相應的施工規范要求為參照，電氣橋架支吊架的間距宜設定為2m，不同類型管道的支吊架間距需要以管徑的不同為依據進行2-6m不同間隔的劃分；因而在執行對管道支吊架的布設任務之時，可以按2m、4m、6m、8m等間距來布置。

    基于對綜合剖面圖的參照，與施工規范以及施工標準圖集相結合，將成品支吊架的安裝形式確定下來，對固定支吊架安裝、滑動支吊架安裝以及管道支吊架安裝等形式予以涉及。在明確支吊架安裝形式以后，執行支吊架加工圖的繪制任務。有一點需要強調，即支吊架加工圖紙需要將支吊架各個配件的名稱與數量標注出來，為支吊架組裝與配件提供便利。

    1.3核算支吊架承載力在將成品支吊架安裝形式與間距等信息確定下來以后，還需要以管線、橋架等的重量為依據對支吊架受力情況進行核算，計算其荷載與強度?；趯?duì)支吊架布置圖以及支吊架加工圖的參照，執行對支吊架配件數量的統計任務，進行支吊架加工清單的制作，確定到貨時間與到貨地點，進行產品訂貨清單的提交，此時即完成備貨任務。在配件進入施工現場以后，便可以基于支吊架加工圖的指導執行相應的組配以及預制任務。

    在對支吊架承重槽鋼進行選擇之時，還可對一種較為簡便的估算方法加以采用，亦即核算承重荷載，通過對槽鋼荷載受力表數值的查詢，在一個比較短的時間內完成對槽鋼規格的選取，符合簡便性與快捷性要求。

    2、成品支吊架在機電安裝工程中的應用優勢

    對于傳統支吊架而言，成品支吊架對其技術與性能均作了升級，以一種新版本的形式而存在?，F(xiàn)如今，人們的生活節奏日益加快，時間與金錢之間呈現出明顯的正比例關系，對于工程而言更是這樣。應運而生的成品支吊架與傳統支吊架相比有著更為明顯的優勢，不僅對傳統支吊架所具有的承載與使用優點進行承載，還將更為理想的性能與功效發揮出來，對于安裝效率以及使用效果的提升具有明顯的積極意義，不僅如此，還在一定程度上實現了對原材料以及人工開支的節約。

    2.1有更好的質量功能成品支吊架系統已經經過國家權威部門嚴格的專業測試，且具備相應的檢測報告。在綜合管道以及橋架等相關系統中，因?yàn)榇嬖谥^為頻繁的啟停現象，且水、油、壓縮空氣等介質比較多，加之存在大直徑管道以及很多線纜、結構自重，致使整個支吊架需要對比較大的荷載進行承受。通常情況下，支吊架都安裝于比較高的位置，被劃歸至吊、懸等安裝結構范疇，必須采取有效措施為系統安全性提供切實保證。傳統支吊架產品并未通過此種類型的整體測試，亦無法對其進行受力的量化比較，只是以工人經驗和施工自覺性為支撐，對于整套支吊架系統安全性、完整性以及質量穩定性的保證顯然有所欠缺。由此，成品支吊架的應用優勢顯而易見。

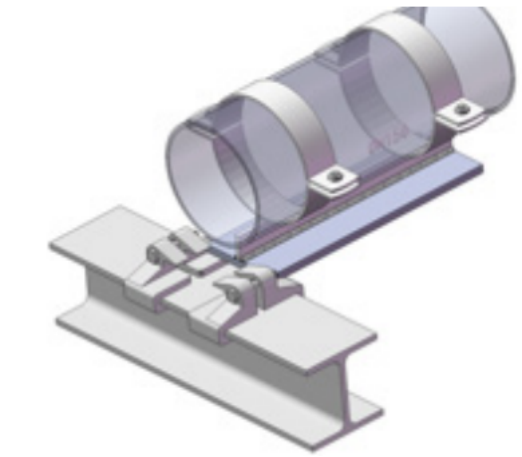

    2.2承載能力更為理想成品支吊架對優質型鋼加以運用，同時，有專用的配件相搭配。圖1所示為成品支吊架連接位置BIM效果圖，根據該圖可知，成品支吊架借助于齒牙間精確的機械咬合，為各荷載綜合作用之下支撐作用的持續及有效發揮提供保證，以此為支持讓支吊架能夠保持一個長期而又穩定的工作狀態。

    圖1 成品支吊架連接位置BIM效果圖

    2.3受力可靠穩定對于支吊架系統而言，受力情況以及穩定性尤為重要。成品支吊架有著非常優異的適用性，能夠很好地實現對各種工程要求的滿足。在成品支吊架系統中，槽鋼與扣件帶鎖緊鋸齒發揮著主要受力構件的作用，能夠讓支吊架實現拼裝件的剛性配合、無位移連接、精確固定、抗沖擊與震動，對于支架節點抗剪能力的強化具有積極意義，這是傳統支吊架系統無法比擬的。

    2.4安裝速度更快對于支吊架系統而言，彈簧螺母組件是其最為基本及常用的安裝扣件，成品支吊架系統這類安裝扣件的安裝速度是傳統支吊架系統的6-8倍，安裝手法表現出明顯的方便性與快捷性優點，在有效提升安裝功效的同時，為運行調節提供極大的便利。因?yàn)槭乾F(xiàn)場加工，有著非常多的細節性工作，加之安裝過程中多對焊接或打孔方式加以采用，傳統支吊架的安裝進度并不能得到可靠的保證。

    總結

    除了文章所提各種應用優勢之外，成品支吊架還表現出通用性與組合性能更加優異、美觀耐用、環保以及后期維護便捷等優點，將其應用于機電安裝工程中，能夠在很大程度上實現對安裝過程的簡化以及安裝質量的提升，不僅如此，對于安裝工期的縮短、安裝效果的優化同樣具有不同忽視的積極意義，因而可以實現對很多優質機電安裝工程的造就。今后，成品支吊架還應針對性地優化產品質量、縮小體積、降低價格，以此更好地發揮出對國家經濟發展的促進作用。
