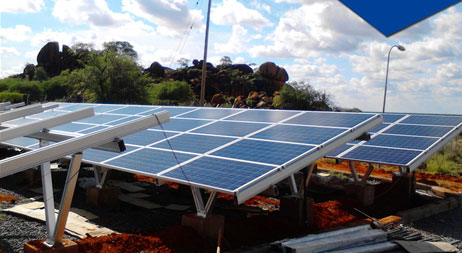

01、鋼筋混凝土獨立基礎

■ 定義：

在光伏支架的前后立柱下面分別設置鋼筋混凝土獨立基礎，由基礎底板(墊層)與底板上面的基礎短柱組成。短柱頂部設置預埋件(鋼板或地腳螺栓)與上部的光伏支架相連，需要一定的埋深和一定的基礎底面積;基礎地板上覆土，用基礎自重和基礎覆土重力共同抵抗環境荷載導致的上拔力，用較大的基礎底面積來分散光伏支架向下的垂直荷載，用基礎底面和土壤之間的摩擦力以及基礎側面與土壤的阻力來抵擋水平荷載。

■ 優點：

傳力途徑明確，受力可靠，適用范圍廣，施工無需專門的施工機械，抗水平荷載的能力最強，抗洪抗風。

■缺點：

所需的鋼筋混凝土工程量大，人工多，土方開挖及回填量大，施工周期長，對環境的破壞力大。這種基礎的局限性太大，在當今的光伏發電站已經很少使用。

02、鋼筋混凝土條形基礎：

■ 定義

通過在光伏支架前后立柱之間設置基礎梁，從而將基礎重心移至前后立柱之間，增大了基礎的抗傾覆力臂，可以僅通過自重抵抗風載荷造成的光伏支架傾覆力矩;條形基礎與地基土的接觸面積較大，適用于場地較為平坦、地下水位較低的地區。因?yàn)榛A(chǔ)的表面積相對較大，所以一般埋深在 200 至 300mm 之間。

■ 優點：

土方開挖量小，不需要專門的施工工具，施工工藝簡單。

■ 缺點：

需要大面積的場平，對環境影響較大，混凝土需求量大，且養護周期長，所需人工多?；A(chǔ)埋深不夠抗洪水能力差。

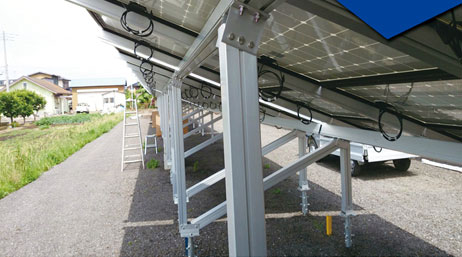

03、螺旋鋼樁基礎：

■ 定義

在光伏支架的前后立柱下面采用帶螺旋葉片的熱鍍鋅鋼管樁，旋轉葉片可大可小、可連續可間斷，旋轉葉片與鋼管之間采用連續焊接。施工過程中采用專業機械將其旋入土體中。

螺旋樁基礎上部露出地面，與上部支架之間采用螺桿連接。通過鋼管樁樁側與土壤之間的側摩阻力，尤其是旋轉葉片與土體之間的咬合力抵擋上拔力及承受垂直載荷，利用樁體、螺旋葉片與土體之間樁土相互作用抵抗水平荷載。

■ 優點：

施工速度快，無需場地整平，無土方開挖量，最大限度的保護場區植被，且場地易恢復原貌，方便調節上部支架，可隨地勢調節支架高度。對環境的影響小，所需人工少，螺旋樁可以進行二次利用。

■ 缺點：

造價相對較高，且需要專門的施工機械，最重要的是基礎水平承載能力與土層的密實 度密切相關，螺旋樁基礎要求土層具有一定的密實性，特別是接近地面的淺土層不能夠太松散;螺旋樁基礎的耐腐蝕性較差，盡管可以采用加厚熱鍍鋅，但難適應較強的腐蝕性環境。

04、鋼筋混凝土樁基礎：

現澆鋼筋混凝土樁

■ 定義

采用直徑約 300mm 的圓形現場灌注短樁作為支架生根的基礎，樁入土長度約 2m，露出地面 300-500mm，樁入土的長度可根據土層力學性質決定，頂部預埋鋼板或螺旋與前、后立柱相連。這種基礎施工過程簡單，速度較快，現在土層中成孔，然后插入鋼筋，再向孔內灌注混凝土即可。

■ 優點：

節約材料、造價較低、施工速度快。

■ 缺點：

對土層的要求較高，適用于有一定密實度的粉土或可塑、硬塑的粉質粘土中，不適用于松散的砂性土層中，松散的砂性土層易造成塌孔，土質較硬的鵝卵石或碎石可能存在不易成孔的問題。

05.預制鋼筋混凝土樁：

■ 定義

預制鋼筋混凝土樁采用直徑約為 300mm 的預應力混凝土管樁或截面尺寸約200*200mm 預制鋼筋混凝土方樁打入土中，頂部預留鋼板或螺栓與上部支架前后立柱連接。其受力原理與現澆鋼筋混凝土樁相同，造價比現澆鋼筋混凝土樁稍高。

■ 優點：

施工更為簡單、快捷。

■ 缺點：

造價相對較高。
