各位好，關(guān)于光伏發(fā)電系統(tǒng)設(shè)計過程中，有幾點意見想和大家分享，情況如下：

    一、晶硅電池極化效應(yīng)：通過 PV 發(fā)電機的正極接地來防范

    在背接觸模塊（例如電池型號為 SunPower A-300 的模塊）的工作過程中，我們發(fā)現(xiàn)模塊效率下降的速度越來越快。

    原因分析：

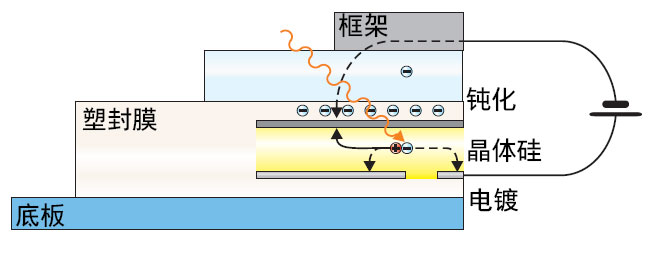

    除了來自光線的光子，光伏效應(yīng)還需要可以可隔離正負極載流子并阻止它們立即結(jié)合的電場。如果太陽能電池片的兩個端子位于同一側(cè)（背接觸電池就是這種情況），則電場的結(jié)構(gòu)就會比標(biāo)準(zhǔn)電池更加復(fù)雜。 如果運行電壓過高 (>20V)，則電池表面會產(chǎn)生靜電荷。 這會提高載流子的

    再結(jié)合率，從而降低效率。這種所謂的極化效應(yīng)具有可逆性。 只要 EVA 箔上的負電荷消除，效率也會“ 恢復(fù)”。

    應(yīng)對措施：

    ? 使用電氣隔離逆變器并通過 SMA 接地裝置（分類號：ESHV-P-NR）將正極發(fā)電機端子接地，可從一開始就避免極化效應(yīng)。

    ? 如果發(fā)電機沒有接地，則可在受損模塊上暫時施加一個較高的負電壓來使電池恢復(fù)到初始狀態(tài)或恢復(fù)其效率。 正確的再生方法應(yīng)與模塊制造商商定。 但是，模塊再生并不能阻止這種現(xiàn)象的再次出現(xiàn)。 只有正極接地對此有幫助。

    二、TCO 侵蝕：通過 PV 發(fā)電機的負極接地來防范

    運行相對很短一段時間之后，發(fā)現(xiàn)一些薄膜模塊發(fā)生了所謂的 TCO （透明導(dǎo)電氧化物）層損壞。 玻璃蓋內(nèi)側(cè)的此導(dǎo)電層一旦受損便無法修復(fù)，還會引起極大的功率損失。

    原因分析：

    佛羅里達太陽能中心 (FSEC) 自 2000 年以來一直在對 TCO 腐蝕的原因進行研究。 研究結(jié)果顯示，TCO 腐蝕主要發(fā)生于利用覆蓋工藝制備的帶有 a-Si 電池和 CdTe 電池的模塊。 在上述生產(chǎn)過程中，模塊的單層表面是玻璃蓋結(jié)構(gòu)。由于玻璃蓋內(nèi)含約 15% 的鈉物質(zhì)，因此鈉和水的反應(yīng)導(dǎo)致 TCO 腐蝕。 在此情況下，模塊的邊緣上會形成裂紋，這些裂紋可以貫穿整個電池結(jié)構(gòu)，從而使模塊發(fā)生永久性損壞。

    但在實際應(yīng)用中，我發(fā)現(xiàn)很少有設(shè)計院在設(shè)計的時候，對太陽能電池組件的正、負極進行接地（包括晶硅和薄膜），不知道這種設(shè)計是否合理，或者是現(xiàn)在的太陽能電池工藝已經(jīng)不需要再進行正、負極接地了，所以還請各位各抒已見，能夠解消我的這方面疑慮。
